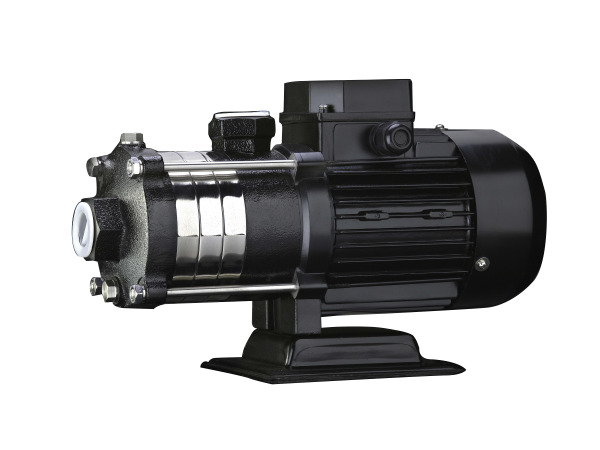

Серия CHLF

Серии CHL и CHLF(T) — горизонтальные, многоступенчатые, центробежные насосы

— диапазон подач: 0,5 м3/ч ~ 32 м3/ч;
— напор: 6 м ~ 88 м;
— мощность: 0,37 ~ 4,4 кВт;
— температура перекачиваемой среды: -15°С ~ +105°С.

Применение
— системы кондиционирования воздуха;
— системы охлаждения, циркуляции, водонагрева;
— системы водоочистки: фильтрация, водоподготовки;
— системы орошения;
— санитарно-техническое оборудование;
— установки повышения давления.

Конструкция
Насосные агрегаты серии CHL, CHLF(T) состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлинненом валу электродвигателя консольно. Напорный патрубок – радиальный, всасывающий – осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.

Серия CHL: Пакет собранный из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя стянут с использованием специальных стяжек с резьбовыми концами и помещен в общий корпус, изготовленный из нержавеющей стали.

Серия CHLF(T): Проточная часть насосов серии CHLF(T) также состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно (материал чугун/нержавеющая сталь). Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками.
